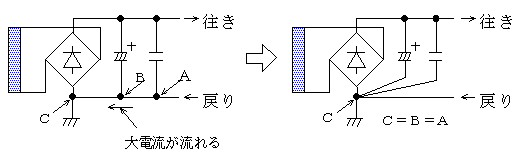

基本は、供給電源のプラス側とマイナス側をスタート点と考え、その中でもＧＮＤのポイントに重点
を置いて、電位差の影響を最小限に抑えるパターン接続を考えなければなりません。

　回路のＧＮＤには、電源供給元のＧＮＤと回路ブロック単位の信号源の元ＧＮＤがあります。
基本的には、各ＧＮＤの電位が全て零電位であり、電位が信号等のレベルに応じて常に変動すること
がなければ、何ら問題ありませんが、現実は一定しないために諸々の相互影響が発生します。
